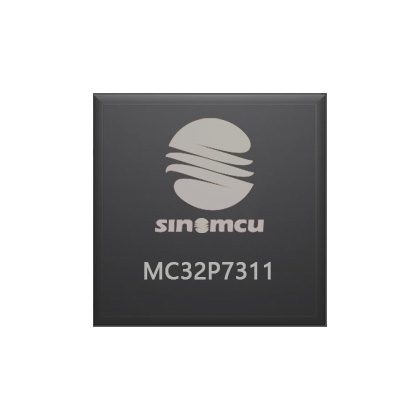

MC32P7311
2021/4/1
MC32P7311
|
△ 精简指令集，8 级深度硬件堆栈
△ CPU 为双时钟，可在系统高/低频时钟之间切换
△ 系统高频时钟下 FCPU 可配置为 4/8/16/32/64/128/256 分频
△ 系统低频时钟下 FCPU 固定为 2 分频
▶ 程序存储器
△ 2K×16 位 OTP 型程序存储器，可通过间接寻址读取程序存储器内容
▶ 数据存储器
△ 256 字节 SRAM 型通用数据存储器，支持直接寻址、间接寻址等多种寻址方式
▶ 2 组共 14 个 I/O
△ P0（P00~P05），P1（P10~P17）
△ P13 为输入/开漏输出口，可复用为外部复位 RST 输入，编程时为高压 VPP 输入
△ 端口均内置上拉和下拉电阻，均可单独使能
△ P1 端口均支持键盘中断唤醒功能，并可单独使能
△ P00/P01 为输入/开漏输出口，其中 P00 输出灌电流 2 级可选
△ P16/P17 输出电流 4 级可选，其余推挽输出口输出电流 2 级可选
▶ 系统时钟源
△ 内置高频 RC 振荡器（32MHz），可用作系统高频时钟源，支持软件微调
△ 内置低频 RC 振荡器（32KHz），可用作系统低频时钟源
▶ 系统工作模式
△ 高速模式：CPU 在高频时钟下运行，低频时钟源工作
△ 低速模式：CPU 在低频时钟下运行，高频时钟源可选停止或工作
△ HOLD1 模式：CPU 停止运行，高频时钟源工作
△ HOLD2 模式：CPU 停止运行，高频时钟源停止工作，低频时钟源工作
△ 休眠模式：CPU 停止运行，时钟源停止工作
▶ 内部自振式看门狗计数器（WDT）
△ 溢出时间可配置：16ms/64ms/256ms/1024ms/2048ms/4096ms
△ 工作模式可配置：始终开启、始终关闭、低功耗模式下关闭
▶ 4 个定时器
△ 8 位定时器 T0，可实现外部计数、BUZ、8+3 模式 PWM
△ 8 位定时器 T1，可实现外部计数、BUZ、8+3 模式 PWM（可扩展为 1 对死区可设的互补 PWM）
△ 8 位定时器 T2，可实现 BUZ、8+3 模式 PWM
△ 8 位定时器 T3
▶ 1 个 12 位高精度逐次逼近型 ADC
△ 10 路外部通道：AN0~AN9；3 路内部通道：VDD/4、EVN0/4、EVN1/4
△ 参考电压可选：VDD、内部参考电压 VIR（2V/3V/4V）、外部参考电压 VER（VERI 输入）
△ ADC 时钟：FHIRC 的 64/128/256 分频
△ VERI 端口内部 3KΩ 上拉可选
▶ 中断
△ 外部中断（INT0~INT1），键盘中断（P10~P17）
△ 定时器中断（T0~T3），ADC 中断
▶ 低电压复位 LVR
△ 1.6V/1.8V/2.0V/2.2V/2.4V/2.5V/2.6V/2.7V/2.8V/3.0V/3.2V/3.6V/3.8V
▶ 低电压检测 LVD
△ 1.8V/2.0V/2.1V/2.2V/2.4V/2.5V/2.6V/2.7V/2.8V/3.0V/3.2V/3.3V/3.6V/4.0V/4.2V
△ 可选择 LVDI 输入电压与内部 1.08V 比较
▶ 工作电压
△ VLVR38 ~ 5.5V @ Fcpu = 0~8MHz
△ VLVR24 ~ 5.5V @ Fcpu = 0~4MHz
△ VLVR20 ~ 5.5V @ Fcpu = 0~2MHz
△ VLVR18 ~ 5.5V @ Fcpu = 0~1MHz
▶ 封装形式
△ SOP16/SOP14/DIP14/SOP8/DIP8/MSOP10
