MC9931
2021/4/1

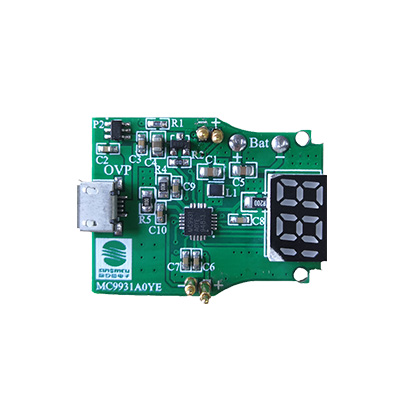

MC9931
|
△ 精简指令集，8级深度硬件堆栈
△ CPU为双时钟，可在系统高/低频时钟之间切换
△ 系统高频时钟下FCPU可配置为4/8/16/32/64分频，系统低频时钟下FCPU固定为2分频
▶ 存储器
△ 2K×16位OTP型程序存储器，可通过间接寻址读取程序存储器内容
△ 128字节SRAM型通用数据存储器，支持直接寻址、间接寻址等多种寻址方式
▶ 2组共16个I/O
△ P0（P00~P07），P1（P10~P17）
△ P04为输入/开漏输出口，可复用为外部复位RST输入，编程时为高压VPP输入
△ 端口均内置上拉和下拉电阻，均可单独使能
△ P17上拉电阻和P16下拉电阻复位初有效，并可配置复位后的初始状态
△ P0端口均支持键盘中断唤醒功能，并可单独使能
△ P00-P01、P03-P02之间内置NMOS电路，可通过寄存器位控制其关断/导通
▶ 系统时钟源
△ 内置高频RC振荡器（32MHz），可用作系统高频时钟源
△ 内置低频RC振荡器（32KHz），可用作系统低频时钟源
▶ 系统工作模式
△ 高速模式：CPU在高频时钟下运行，低频时钟源工作
△ 低速模式：CPU在低频时钟下运行，高频时钟源可选停止或工作
△ HOLD1模式：CPU停止运行，高频时钟源工作
△ HOLD2模式：CPU停止运行，高频时钟源停止工作，低频时钟源工作
△ 休眠模式：CPU停止运行，时钟源停止工作
▶ 内部自振式看门狗计数器（WDT）
△ 溢出时间可配置：16ms/64ms/256ms/1024ms
△ 工作模式可配置：始终开启、始终关闭、低功耗模式下关闭
▶ 3个定时器
△ 16位定时器T0，可实现外部计数功能
△ 8位定时器T1，可实现外部计数、1对互补且死区可设的8+3模式PWM
△ 8位定时器T2，可实现2路共周期独立占空比的PWM
▶ 1个频率可编程RC振荡器PFRC
△ 振荡频率复位初始值：32MHz
△ 大调节范围：（32MHz -10%）~（32MHz +4%）（以实际芯片为准）
△ 输出时钟FPFRC可用作定时器时钟源
▶ 1个12位高精度逐次逼近型ADC
△ 12路外部通道：AN0~AN11；4路内部通道：GND、VDD/4、EVN0/4、EVN1/4
△ 参考电压可选：VDD、内部参考电压VIR（2V/3V/4V）、外部参考电压VER（VERI输入）
△ ADC时钟：FHIRC的32/64/128/256分频
△ 支持零点校准
▶ 中断
△ 外部中断（INT0~INT1），键盘中断（P00~P07），定时器中断（T0~T2）
△ ADC中断，LVD中断
▶ 低电压复位LVR：1.8V/2.0V/2.4V/2.7V/3.2V
▶ 低电压检测LVD：2.0V/2.2V/2.4V/2.6V/2.8V/3.2V/3.6V/4.0V
▶ 工作电压
△ VLVR27 ~ 5.5V @ Fcpu = 0~8MHz
△ VLVR20 ~ 5.5V @ Fcpu = 0~4MHz
△ VLVR18 ~ 5.5V @ Fcpu = 0~500KHz
▶ 封装形式：QFN20/DFN8
