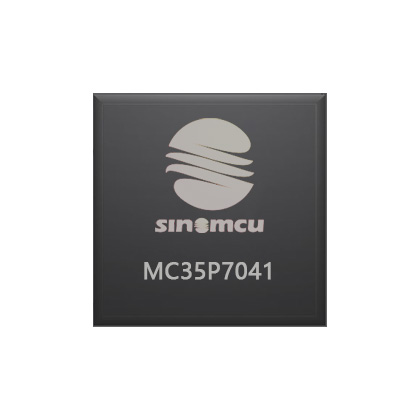

MC35P7041
2021/4/1
MC35P7041
|
△ 精简指令集，8级缓存寄存器型堆栈
△ CPU为双时钟，可在系统高/低频时钟之间切换
△ 系统高频时钟下FCPU可配置为2/4/8/16/32/64/128/256分频
△ 系统低频时钟下FCPU固定为4分频
▶ 程序存储器
△ 2K×16位OTP型程序存储器（烧录1次）
△ 1K×16位OTP型程序存储器（烧录2次）
△ 可通过间接寻址读取程序存储器内容
▶ 数据存储器
△ 128字节SRAM型通用数据存储器，支持直接寻址、间接寻址等多种寻址方式
▶ 3组共18个I/O
△ P0（P00~P07），P4（P40~P44），P5（P50~P54）
△ P03为输入/开漏输出口，可复用为外部复位RST输入，编程时为高压VPP输入
△ P01/P02可复用为外部时钟振荡器输入/输出
△ 端口均内置上拉电阻，均可单独使能
△ P0和P5端口均支持输入电平变化唤醒功能，并可单独使能
△ 端口输出灌电流2级可配置
▶ 系统时钟源
△ 内置高频RC振荡器（32MHz），可用作系统高频时钟源，支持软件微调
△ 支持外接晶体振荡器（32768Hz/455KHz/1MHz~16MHz），可用作系统高频时钟源
△ 支持外接RC振荡器（0~8MHz），可用作系统高频时钟源
△ 支持外接时钟输入（0~4MHz），可用作系统高频时钟源
△ 内置低频RC振荡器（32KHz），可用作系统低频时钟源
▶ 系统工作模式
△ 高速模式：CPU在高频时钟下运行，低频时钟源工作
△ 低速模式：CPU在低频时钟下运行，高频时钟源可选停止或工作
△ 空闲模式：CPU停止运行，高频时钟源可选停止或工作，低频时钟源工作
△ 休眠模式：CPU停止运行，时钟源停止工作
▶ 内部自振式看门狗计数器（WDT）
△ 溢出时间：8192 / 内部低频RC振荡器频率（FLIRC），约为256ms@VDD=5V
△ 工作模式可配置：始终开启、始终关闭、低功耗模式下关闭
▶ 2个定时器
△ 8位定时器T0，支持空闲模式下溢出唤醒
△ 8位定时器T1，可实现外部计数、BUZ和PWM功能
▶ 1个8位脉宽调制模块PWM
△ 支持共周期3路PWM输出，共用1个计数器和1个周期寄存器
△ 每路PWM输出均可单独使能/禁止，并可分别设置占空比
△ 共用1个PWM溢出中断
▶ 1路蜂鸣器输出
△ 占空比固定为50%
△ 输出频率可设
▶ 1个12位高精度逐次逼近型ADC
△ 10路外部通道：AN0~AN9；2路内部通道：GND、VDD/4
△ 参考电压可选：VDD、内部参考电压VIR（2V/3V/4V）、外部参考电压VER（VERI输入）
△ ADC时钟：FCPU的4/8/32/64分频
△ 支持零点校准
▶ 中断
△ 外部中断（INT0）
△ 定时器中断（T0~T1），PWM中断
△ ADC中断
▶ 低电压复位LVR
△ 2.2V/2.7V/3.2V/3.6V
▶ 低电压检测LVD
△ 2.4V/3.6V
▶ 工作电压
△ VLVR32 ~ 5.5V @ Fcpu = 0~8MHz
△ VLVR27 ~ 5.5V @ Fcpu = 0~4MHz
△ VLVR22 ~ 5.5V @ Fcpu = 0~2MHz
△ VLVR22 ~ 5.5V @ Fcpu = 0~32KHz/4
▶ 封装形式
△ SOP20/DIP20/SOP16/DIP16/SOP8/DIP8/TSSOP20/SOP14
