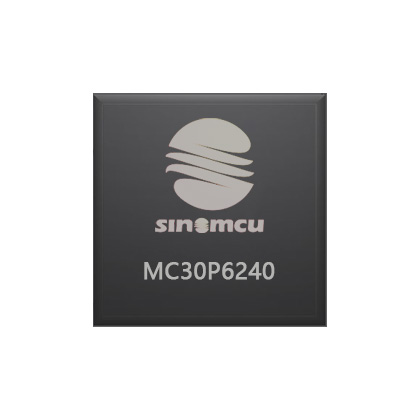

MC30P6240
2021/4/1
MC30P6240
|
△ 精简指令集，5 级深度硬件堆栈
△ CPU 为单时钟，仅在系统主时钟下运行
△ 系统主时钟下 FCPU 可配置为 2/4 分频
▶ 存储器
△ 1K×14 位 OTP 型程序存储器
△ 49 字节 SRAM/REG 型通用数据存储器，支持直接寻址、间接寻址等多种寻址方式
▶ 2 组共 12 个 I/O
△ P0（P00~P03），P1（P10~P17）
△ P13 为输入/开漏输出口，可复用为外部复位 RST 输入，编程时为高压 VPP 输入
△ P15/P14 可复用为外部时钟振荡器输入/输出
△ 端口均内置上拉电阻，P10~P12 内置下拉电阻，均可单独使能
△ P10~P12/P14~P17 可选开漏或推挽输出
△ 端口均支持键盘中断唤醒功能，并可单独使能
▶ 系统时钟源
△ 内置高频 RC 振荡器（16MHz/8MHz/4MHz/2MHz/1MHz/455KHz），可用作系统主时钟源
△ 支持外接高频晶体振荡器（455KHz/4MHz~16MHz），可用作系统主时钟源
△ 内置低频 RC 振荡器（32KHz），可用作系统主时钟源、或系统低频时钟源
△ 支持外接低频晶体振荡器（32768Hz），可用作系统主时钟源、或系统低频时钟源
▶ 系统工作模式
△ 运行模式：CPU 在系统主时钟下运行
△ 休眠模式：CPU 停止运行，系统主时钟源停止工作
▶ 内部自振式看门狗计数器（WDT）
△ 与定时器 T0 共用预分频器
△ 溢出时间可配置：4.5ms/18ms/72ms/288ms（无预分频）
△ 工作模式可配置：开启 WDT、关闭 WDT，也可软件控制开启或关闭
▶ 2 个定时器
△ 8 位定时器 T0，支持系统低频时钟，可实现外部计数功能，与 WDT 共用预分频器
△ 8 位定时器 T1，可实现外部计数、BUZ、4 路共周期独立占空比的 PWM（可组合成 2 对互反的带死区互补 PWM）
▶ 1 个模拟比较器 CMP
△ 输入共模 0 ~（VDD-1.4V），输出有回滞（±2%）
△ 正端输入可选择外部输入电压、或内部参考电压 VIR（0.5V）
△ 负端输入可选择外部输入电压、或 VDD 内部分压电压
△ 输出端电平可选择上升沿或下降沿触发中断
△ 可实现 VDD 的低电压检测（LVD）功能
▶ 中断
△ 外部中断（INT），键盘中断（P00~P03，P10~P17）
△ 定时器中断（T0~T1），CMP 中断
▶ 低电压复位 LVR
△ 1.8V/2.0V/2.3V/2.7V/3.0V
▶ 低电压检测 LVD
△ 1.8V/2.0V/2.1V/2.2V/2.4V/2.5V/2.6V/2.7V/2.8V/3.0V/3.2V/3.3V/3.6V/4.0V/4.2V
△ 可选择端口 CMPN 输入电压与内部参考电压 VIR（0.5V）比较
▶ 工作电压
△ VLVR27 ~ 5.5V @ Fcpu = 0~8MHz
△ VLVR20 ~ 5.5V @ Fcpu = 0~4MHz
△ VLVR18 ~ 5.5V @ Fcpu = 0~1MHz
▶ 封装形式
△ SOP14/DIP14
