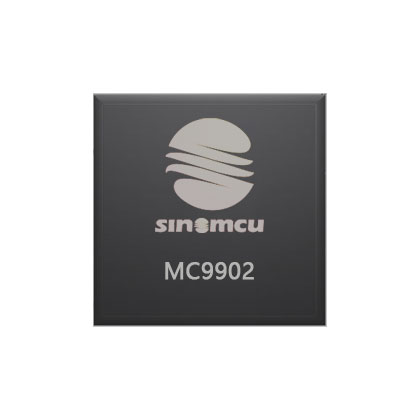

MC9902 MC9902是一款高性能、低功耗8位OTP+AD型MCU。其内置高精度AD模块、RC振荡器、定时器、PWM和LVD等。该产品广泛用于移动电源、加湿器、无线充、Boost-Buck管理等领域。

▶ 8 位 CPU 内核
      △ 精简指令集， 6 级深度硬件堆栈
      △ CPU 为双时钟，可在系统高/低频时钟之间切换
      △ 系统高频时钟下 FCPU 可配置为 2/4/8/16 分频，系统低频时钟下 FCPU 固定为 2 分频

▶ 程序存储器
      △ 2028×16 位 OTP 型程序存储器（烧录 1 次）
      △ 1014×16 位 OTP 型程序存储器（烧录 2 次）
      △ 可通过间接寻址读取程序存储器内容

▶ 数据存储器
      △ 128 字节 SRAM 型通用数据存储器， 支持直接寻址、间接寻址等多种寻址方式

▶ 2 组共 10 个 I/O
      △ P0（P00~P07）， P1（P10~P11）
      △ P11 为输入/开漏输出口，可复用为外部复位 RST 输入，编程时为高压 VPP 输入
      △ 端口均内置上拉电阻，均可单独使能/禁用

▶ 系统时钟源
      △ 内置高频 RC 振荡器（8MHz），可用作系统高频时钟源
      △ 内置低频 RC 振荡器（32KHz），可用作系统低频时钟源

▶ 工作模式
      △ 高速模式： CPU 在高频时钟下运行，低频时钟源工作
      △ 低速模式： CPU 在低频时钟下运行，高频时钟源可选停止或工作
      △ HOLD1 模式： CPU 停止运行，高频时钟源工作
      △ HOLD2 模式： CPU 停止运行，高频时钟源停止工作，低频时钟源工作
      △ 休眠模式： CPU 停止运行，时钟源停止工作

▶ 内部自振式看门狗计数器（WDT）
      △ 溢出时间可配置： 16ms/64ms/256ms/1024ms/2048ms/4096ms
      △ 工作模式可配置：始终开启、始终关闭、低功耗模式下关闭

▶ 2 个定时器
      △ 8 位定时器 T0，可实现外部计数、 BUZ 和 PWM 功能
      △ 8 位定时器 T1，可实现外部计数、 BUZ 和 PWM 功能

▶ 1 个 24 位全差分Σ-Δ型 ADC
      △ 3 对外部差分输入通道： AN0/AN1、 AN2/AN3、 AN4/AN5，或 6 路负端内接 GND 的单输入通道： AN0~AN5
      △ 内置可编程增益放大器 PGA：放大倍数 1/2/4/8/16/32/64/128/256/512 倍可选
      △ 工作电压可选： VDD、内部 LDO 电压 VLDO（2.5V/2.8V/3.0V）
      △ ADC 共模电压可通过端口 ACM 输出

▶ 1 组 IIC 总线从机接口
      △ 支持 7 位地址编码的从机模式
      △ 通讯速率高支持 400Kbps
      △ 地址匹配、接收或发送完成时触发中断

▶ 中断
      △ 外部中断（INT0~INT1）
      △ 定时器中断（T0~T1）
      △ ADC 中断
      △ IIC 中断

▶ 低电压复位 LVR
      △ 2.0V/2.5V

▶ 低电压检测 LVD
      △ 2.0V~3.4V（15 级）

▶ 工作电压
      △ VLVR25 ~ 3.6V @ Fcpu = 0~4MHz
      △ VLVR20 ~ 3.6V @ Fcpu = 0~2MHz

▶ 封装形式
      △ SOP14/SOP8
