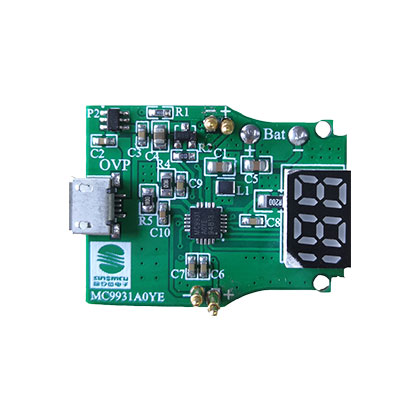

MC9931 MC9931用于TWS充电仓，集成了BUCK-BOOST模块和两路独立负载检测与独立放电MOS电路，还可以控制充电仓和耳机之间的通信。

▶ 8位CPU内核
        △ 精简指令集，8级深度硬件堆栈
        △ CPU为双时钟，可在系统高/低频时钟之间切换
        △ 系统高频时钟下FCPU可配置为4/8/16/32/64分频，系统低频时钟下FCPU固定为2分频

▶ 存储器
        △ 2K×16位OTP型程序存储器，可通过间接寻址读取程序存储器内容
        △ 128字节SRAM型通用数据存储器，支持直接寻址、间接寻址等多种寻址方式

▶ 2组共16个I/O
        △ P0（P00~P07），P1（P10~P17）
        △ P04为输入/开漏输出口，可复用为外部复位RST输入，编程时为高压VPP输入
        △ 端口均内置上拉和下拉电阻，均可单独使能
        △ P17上拉电阻和P16下拉电阻复位初有效，并可配置复位后的初始状态
        △ P0端口均支持键盘中断唤醒功能，并可单独使能
        △ P00-P01、P03-P02之间内置NMOS电路，可通过寄存器位控制其关断/导通

▶ 系统时钟源
        △ 内置高频RC振荡器（32MHz），可用作系统高频时钟源
        △ 内置低频RC振荡器（32KHz），可用作系统低频时钟源

▶ 系统工作模式
        △ 高速模式：CPU在高频时钟下运行，低频时钟源工作
        △ 低速模式：CPU在低频时钟下运行，高频时钟源可选停止或工作
        △ HOLD1模式：CPU停止运行，高频时钟源工作
        △ HOLD2模式：CPU停止运行，高频时钟源停止工作，低频时钟源工作
        △ 休眠模式：CPU停止运行，时钟源停止工作

▶ 内部自振式看门狗计数器（WDT）
        △ 溢出时间可配置：16ms/64ms/256ms/1024ms
        △ 工作模式可配置：始终开启、始终关闭、低功耗模式下关闭

▶ 3个定时器
        △ 16位定时器T0，可实现外部计数功能
        △ 8位定时器T1，可实现外部计数、1对互补且死区可设的8+3模式PWM
        △ 8位定时器T2，可实现2路共周期独立占空比的PWM

▶ 1个频率可编程RC振荡器PFRC
        △ 振荡频率复位初始值：32MHz
        △ 大调节范围：（32MHz -10%）~（32MHz +4%）（以实际芯片为准）
        △ 输出时钟FPFRC可用作定时器时钟源

▶ 1个12位高精度逐次逼近型ADC
        △ 12路外部通道：AN0~AN11；4路内部通道：GND、VDD/4、EVN0/4、EVN1/4
        △ 参考电压可选：VDD、内部参考电压VIR（2V/3V/4V）、外部参考电压VER（VERI输入）
        △ ADC时钟：FHIRC的32/64/128/256分频
        △ 支持零点校准

▶ 中断
        △ 外部中断（INT0~INT1），键盘中断（P00~P07），定时器中断（T0~T2）
        △ ADC中断，LVD中断

▶ 低电压复位LVR：1.8V/2.0V/2.4V/2.7V/3.2V

▶ 低电压检测LVD：2.0V/2.2V/2.4V/2.6V/2.8V/3.2V/3.6V/4.0V

▶ 工作电压
        △ VLVR27 ~ 5.5V @ Fcpu = 0~8MHz
        △ VLVR20 ~ 5.5V @ Fcpu = 0~4MHz
        △ VLVR18 ~ 5.5V @ Fcpu = 0~500KHz

▶ 封装形式：QFN20/DFN8
