产品简介 :

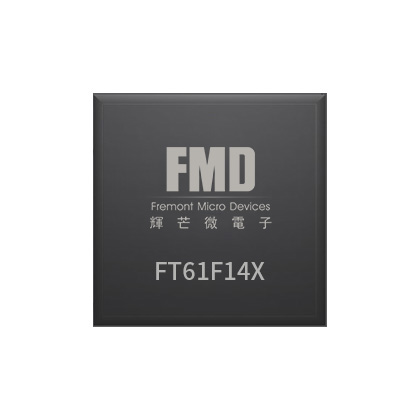

FT61F14X是一款增强型精简指令集的A/D型8位单片机，指令周期1T/2T/4T可选。其特点为宽工作电压范围1.9V至5.5V。该芯片包含一个多通道12-bit ADC，同时具有多个使用灵活的定时器模块、可提供定时功能、脉冲产生功能以及PWM产生功能。内置一个USART接口，为设计者提供了一个与外部硬件通信的接口。内置低电压复位、低电压检测与看门狗定时器，可以保芯片在恶劣的环境下可的运行。该芯片提供了内部高速时钟、内部低速时钟、外部晶振时钟和外部输入时钟，用户可以灵活的根据需求配置不同的时钟。

应用领域 :

电子测量仪器、环境监控、照明控制、家电、玩具等等。

CPU特性 :

工作电压：1.9V~5.5V

RISC架构，只需学习49条指令

可选的指令周期：1T/2T/4T

   小指令周期为62.5ns，16MHz@1T(VDD>2.7V)

存储架构

   Flash程序存储器: 4K x 14bits

   数据RAM: 512 x 8bits

   数据EEPROM: 128x 8bits

16层硬件堆栈

低功耗模式SLEEP

外设特性 :

时钟源

   16M高速高精度HIRC

   32K低速低功耗LIRC

   晶体振荡器和外部时钟输入

   晶体时钟缺失检测

多18个双向IO

   18个可编程电流管脚

   18个唤醒管脚，支持边沿或电平检测

1 x12-bit ADC

   7个外部通道+1个1/4VDD通道

   内部参考电压：VDD，0.5V，2V，3V

   外部参考电压：VREFP，VREFN

   手动和自动触发模式

   支持延时触发

定时器

   1 x 16bit Timer1, 可使用外部晶体时钟源

   1 x 16bit Timer2, 可使用外部晶体时钟源

   1 x 8bit Timer4

1 x USART

带7位预分频的16位看门狗，时钟源可选

上电复位延时计数器

低电压复位LVR: 2.0V/2.2V/2.5V/2.8V/3.1V/3.6V/4.1V

低电压检测LVD: 2.0V2.4V/2.8V/3.0V/3.6V/4.2V，或检测外部输入，可当比较器使用

支持ISP和在线调试OCD

工作温度范围：-40℃~85℃
