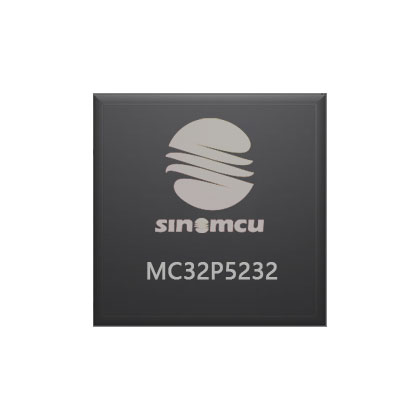

MC32P5232 MC32P5232是一款高性能、低功耗的IR型MCU。其内置键盘扫描模块、OPA 、MTP存储器、定时器、PWM、LVD。该产品广泛用于电视机遥控器、学习型遥控器等领域。

▶ 8 位 CPU 内核
        △ 精简指令集，6 级深度硬件堆栈
        △ CPU 为单时钟，仅在系统高频时钟下运行
        △ 系统高频时钟下 FCPU 固定为 8 分频

▶ 程序存储器
        △ 4080×16 位 OTP 型程序存储器，可通过间接寻址读取程序存储器内容

▶ 数据存储器
        △ 192 字节 SRAM 型通用数据存储器，支持直接寻址、间接寻址等多种寻址方式
        △ 256 字节 MTP 型数据存储器，擦写次数至少 1000 次

▶ 2 组共 14 个 I/O
        △ P1（P10~P17），P2（P21/P22/P24~P27）
        △ P27 为输入/开漏输出口，编程时为高压 VPP 输入
        △ P17 为开漏单输出口，可复用为 IROUT 输入/输出，输出灌电流 2 级（375mA/500mA）可配置
        △ 端口均内置上拉电阻，均可单独使能
        △ 除 P17 外其余端口均支持键盘扫描及唤醒功能，并可单独使能

▶ 系统时钟源
        △ 内置高频 RC 振荡器（8MHz），可用作系统高频时钟源
        △ 内置低频 RC 振荡器（8KHz），可用作系统低频时钟源

▶ 系统工作模式
        △ 运行模式：CPU 在高频时钟下运行
        △ HOLD 模式：CPU 停止运行，高频时钟源停止工作，低频时钟源工作
        △ 休眠模式：CPU 停止运行，时钟源停止工作

▶ 内部自振式看门狗计数器（WDT）
        △ 溢出时间固定：256ms
        △ 工作模式可配置：始终关闭、低功耗模式下关闭

▶ 2 个定时器
        △ 16 位定时器 T0，可实现输入信号的脉冲捕捉功能
        △ 8 位定时器 T1，可实现 PWM 功能

▶ 1 个运算放大器模块 OPA，可实现 IROUT 端口输入小信号的放大

▶ 中断
        △ 内部中断（INTS，INTT）
        △ 定时器中断（T0~T1）

▶ 低电压复位 LVR：1.6V，±0.1V

▶ 低电压检测 LVD：2.0V/2.4V，±0.1V

▶ 工作电压
        △ 1.8V ~ 3.6V @ Fcpu = 1MHz

▶ 封装形式
        △ SOP16
