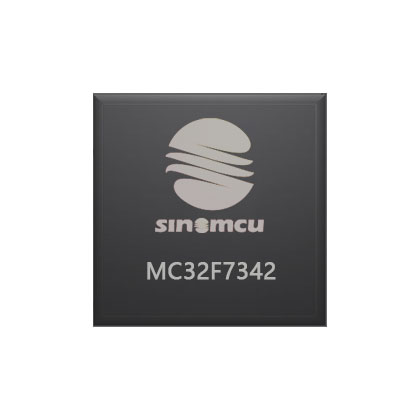

MC32F7342 MC32F7342是一款高性能、低功耗Flash型MCU。其内置高精度AD模块、RC振荡器、定时器、PWM和LVD等。该产品广泛用于直发器、便携式榨汁机等领域。

▶ 8 位 CPU 内核
        △ 精简指令集， 8 级深度硬件堆栈
        △ CPU 为双时钟，可在系统高/低频时钟之间切换
        △ 系统高频时钟下 FCPU 可配置为 2/4/8/16/32/64 分频
        △ 系统低频时钟下 FCPU 固定为 2 分频

▶ 程序存储器
        △ 4K×16 位 FLASH 型程序存储器，可通过间接寻址读取程序存储器内容
        △ 支持在线烧录，擦写次数至少 1000 次

▶ 数据存储器
        △ 384 字节 SRAM 型通用数据存储器，支持直接寻址、间接寻址等多种寻址方式
        △ 64 字节 EEPROM 型数据存储器，支持单独烧录和软件读写，擦写次数至少 10000 次

▶ 3 组共 22 个 I/O
        △ P0（P00~P07）， P1（P10~P17）， P2（P20~P25）
        △ P05 可复用为外部复位 RST 输入， P01/P02 复用为 SDA/SCL 时为开漏输出
        △ 端口均内置上拉和下拉电阻，均可单独使能
        △ P1端口均支持键盘中断唤醒功能，并可单独使能
        △ P1 和 P2 为大电流端口，输出电流 Ioh/Iol 为 20mA/30mA

▶ 系统时钟源
        △ 内置高频 RC 振荡器（16MHz），可用作系统高频时钟源
        △ 内置低频 RC 振荡器（32KHz），可用作系统低频时钟源

▶ 系统工作模式
        △ 高速模式： CPU 在高频时钟下运行，低频时钟源工作
        △ 低速模式： CPU 在低频时钟下运行，高频时钟源可选停止或工作
        △ HOLD1 模式： CPU 停止运行，高频时钟源工作
        △ HOLD2 模式： CPU 停止运行，高频时钟源停止工作，低频时钟源工作
        △ 休眠模式： CPU 停止运行，时钟源停止工作

▶ 内部自振式看门狗计数器（WDT）
        △ 溢出时间可配置： 64ms/2048ms
        △ 工作模式可配置：始终开启、始终关闭、低功耗模式下关闭

▶ 4 个定时器
        △ 8 位定时器 T0，可实现外部计数、 BUZ 和 PWM 功能
        △ 16 位定时器 T1，可实现外部计数、 16 位 PWM 功能
        △ 16 位定时器 T2，可作为 UART 的波特率发生器（仅限 MC32F7343）
        △ 8 位定时器 T3

▶ 1 个 12 位高精度逐次逼近型 ADC
        △ 14 路外部通道： AN0~AN13； 2 路内部通道： GND、 VDD/4
        △ 参考电压可选： VDD、内部参考电压 VIR（2V）
        △ ADC 时钟： FHIRC 的 8/16/32/64 分频
        △ 支持零点校准

▶ IIC 总线通讯接口（仅限 MC32F7343）

        △ 支持单主机模式
        △ 支持 7 位地址编码
        △ 通讯速率可选 100Kbps、 400Kbps、 800Kbps、 1Mbps（实际速率受芯片及外围电路影响）

▶ 增强型 UART 接口（仅限 MC32F7343）
        △ 波特率可选择为系统时钟分频或者定时器溢出频率
        △ 增强功能包括帧出错检测及自动地址识别
        △ 支持 8 位同步半双工、 8 位/9 位异步全双工等 4 种工作方式

▶ 中断
        △ 外部中断（INT0~INT3），键盘中断（P10~P17）
        △ 定时器中断（T0~T3）
        △ ADC 中断
        △ IIC 中断， UART 中断

▶ 低电压复位 LVR： 2.0V/2.4V/2.8V/3.6V

▶ 工作电压
        △ VLVR28 ~ 5.5V @ Fcpu = 0~8MHz
        △ VLVR24 ~ 5.5V @ Fcpu = 0~4MHz
        △ VLVR20 ~ 5.5V @ Fcpu = 0~1MHz

▶ 封装形式
        △ SOP24/SOP20/DIP20/TSSOP20/SOP16/DIP16
