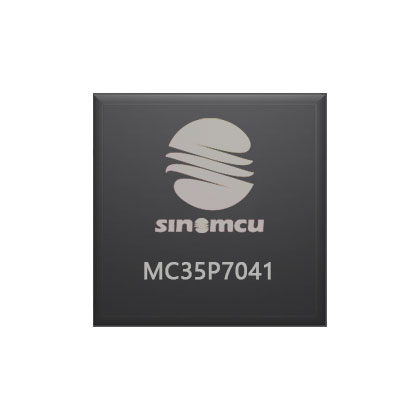

MC35P7041 MC35P7041是一款高性能、低功耗8位OTP+AD型MCU。其内置高精度AD模块、RC振荡器、定时器、PWM和LVD等。该产品广泛用于榨汁机、直发器等领域。

▶ 8位CPU内核
        △ 精简指令集，8级缓存寄存器型堆栈
        △ CPU为双时钟，可在系统高/低频时钟之间切换
        △ 系统高频时钟下FCPU可配置为2/4/8/16/32/64/128/256分频
        △ 系统低频时钟下FCPU固定为4分频

▶ 程序存储器
        △ 2K×16位OTP型程序存储器（烧录1次）
        △ 1K×16位OTP型程序存储器（烧录2次）
        △ 可通过间接寻址读取程序存储器内容

▶ 数据存储器
        △ 128字节SRAM型通用数据存储器，支持直接寻址、间接寻址等多种寻址方式

▶ 3组共18个I/O
        △ P0（P00~P07），P4（P40~P44），P5（P50~P54）
        △ P03为输入/开漏输出口，可复用为外部复位RST输入，编程时为高压VPP输入
        △ P01/P02可复用为外部时钟振荡器输入/输出
        △ 端口均内置上拉电阻，均可单独使能
        △ P0和P5端口均支持输入电平变化唤醒功能，并可单独使能
        △ 端口输出灌电流2级可配置

▶ 系统时钟源
        △ 内置高频RC振荡器（32MHz），可用作系统高频时钟源，支持软件微调
        △ 支持外接晶体振荡器（32768Hz/455KHz/1MHz~16MHz），可用作系统高频时钟源
        △ 支持外接RC振荡器（0~8MHz），可用作系统高频时钟源
        △ 支持外接时钟输入（0~4MHz），可用作系统高频时钟源
        △ 内置低频RC振荡器（32KHz），可用作系统低频时钟源

▶ 系统工作模式
        △ 高速模式：CPU在高频时钟下运行，低频时钟源工作
        △ 低速模式：CPU在低频时钟下运行，高频时钟源可选停止或工作
        △ 空闲模式：CPU停止运行，高频时钟源可选停止或工作，低频时钟源工作
        △ 休眠模式：CPU停止运行，时钟源停止工作

▶ 内部自振式看门狗计数器（WDT）
        △ 溢出时间：8192 / 内部低频RC振荡器频率（FLIRC），约为256ms@VDD=5V
        △ 工作模式可配置：始终开启、始终关闭、低功耗模式下关闭

▶ 2个定时器
        △ 8位定时器T0，支持空闲模式下溢出唤醒
        △ 8位定时器T1，可实现外部计数、BUZ和PWM功能

▶ 1个8位脉宽调制模块PWM
        △ 支持共周期3路PWM输出，共用1个计数器和1个周期寄存器
        △ 每路PWM输出均可单独使能/禁止，并可分别设置占空比
        △ 共用1个PWM溢出中断

▶ 1路蜂鸣器输出
        △ 占空比固定为50%
        △ 输出频率可设

▶ 1个12位高精度逐次逼近型ADC
        △ 10路外部通道：AN0~AN9；2路内部通道：GND、VDD/4
        △ 参考电压可选：VDD、内部参考电压VIR（2V/3V/4V）、外部参考电压VER（VERI输入）
        △ ADC时钟：FCPU的4/8/32/64分频
        △ 支持零点校准

▶ 中断
        △ 外部中断（INT0）
        △ 定时器中断（T0~T1），PWM中断
        △ ADC中断

▶ 低电压复位LVR
        △ 2.2V/2.7V/3.2V/3.6V

▶ 低电压检测LVD
        △ 2.4V/3.6V

▶ 工作电压
        △ VLVR32 ~ 5.5V @ Fcpu = 0~8MHz
        △ VLVR27 ~ 5.5V @ Fcpu = 0~4MHz
        △ VLVR22 ~ 5.5V @ Fcpu = 0~2MHz
        △ VLVR22 ~ 5.5V @ Fcpu = 0~32KHz/4

▶ 封装形式
        △ SOP20/DIP20/SOP16/DIP16/SOP8/DIP8/TSSOP20/SOP14
