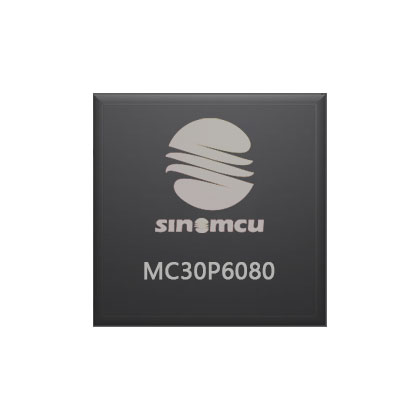

MC30P6080 MC30P6080是一款高性能、低功耗8位OTP+IO型MCU。其内置RC振荡器、定时器、PWM和LVD等。该产品广泛用于LED照明、红外遥控、便携式风扇、蜡烛灯、洁面仪等领域。

▶ 8 位 CPU 内核
        △ 精简指令集，5 级深度硬件堆栈
        △ CPU 为单时钟，仅在系统主时钟下运行
        △ 系统主时钟下 FCPU 可配置为 2/4 分频

▶ 程序存储器
        △ 1K×14 位 OTP 型程序存储器（烧录 1 次）
        △ 0.5K×14 位 OTP 型程序存储器（烧录 2 次）

▶ 数据存储器
        △ 49 字节 SRAM/REG 型通用数据存储器，支持直接寻址、间接寻址等多种寻址方式

▶ 2 组共 12 个 I/O
        △ P0（P00~P03），P1（P10~P17）
        △ P13 可配置为单输入口或输入/开漏输出口，可复用为外部复位 RST 输入，编程时为高压 VPP 输入
        △ P15/P14 可复用为外部时钟振荡器输入/输出
        △ P0 可配置为内置上拉或下拉电阻，P10~P17 内置上拉电阻，P10~P12 内置下拉电阻，均可单独使能
        △ P10~P12/P14~P17 可选开漏或推挽输出
        △ P0 可配置为单输出口或输入/推挽输出口，为输入/输出口时可配置使能键盘中断唤醒功能
        △ P1 端口均支持键盘中断唤醒功能，并可单独使能

▶ 系统时钟源
        △ 内置高频 RC 振荡器（16MHz/8MHz/4MHz/2MHz/1MHz/455KHz），可用作系统主时钟源
        △ 内置低频 RC 振荡器（32KHz），可用作系统主时钟源
        △ 支持外接高频晶体振荡器（455KHz/1MHz~16MHz），可用作系统主时钟源
        △ 支持外接 RC 振荡器（0~4MHz），可用作系统主时钟源
        △ 支持外接低频晶体振荡器（32768Hz），可用作系统主时钟源、或定时器 RTC 时钟源

▶ 系统工作模式
        △ 运行模式：CPU 在系统主时钟下运行
        △ 休眠模式：CPU 停止运行，系统主时钟源停止工作

▶ 内部自振式看门狗计数器（WDT）
        △ 与定时器 T0 共用预分频器
        △ 溢出时间可配置：4.5ms/18ms/72ms/288ms（无预分频）
        △ 工作模式可配置：开启 WDT、关闭 WDT，也可软件控制开启或关闭

▶ 2 个定时器
        △ 8 位定时器 T0，支持外部 RTC 时钟，可实现外部计数功能，与 WDT 共用预分频器
        △ 8 位定时器 T1，可实现外部计数、BUZ、3 路共周期独立占空比的 PWM（可组合成 1 对带死区的互补 PWM）

▶ 中断
        △ 外部中断（INT），键盘中断（P00~P07，P10~P17），定时器中断（T0~T1）

▶ 低电压复位 LVR
        △ 1.8V/2.0V/2.2V/2.4V/2.5V/2.6V/2.7V/2.8V/3.0V/3.2V/3.6V/3.8V

▶ 低电压检测 LVD
        △ 1.8V/2.0V/2.1V/2.2V/2.4V/2.5V/2.6V/2.7V/2.8V/3.0V/3.2V/3.3V/3.6V/4.0V/4.2V
        △ 可选择 LVDI 输入电压与内部 1.08V 比较

▶ 工作电压
        △ VLVR30 ~ 5.5V @ Fcpu = 0~8MHz
        △ VLVR27 ~ 5.5V @ Fcpu = 0~4MHz
        △ VLVR20 ~ 5.5V @ Fcpu = 0~2MHz
        △ VLVR18 ~ 5.5V @ Fcpu = 0~32KHz/2

▶ 封装形式
        △ SOP14/DIP14/SOP8/DIP8/SOT23-6
