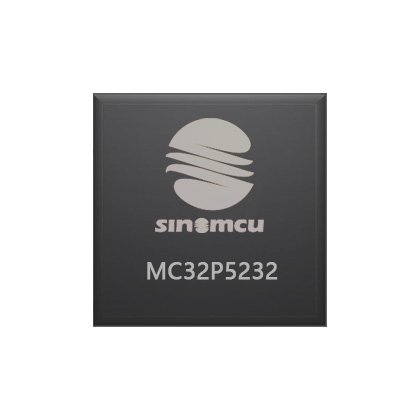

MC32P5232
2021/4/1
MC32P5232
|
△ 精简指令集，6 级深度硬件堆栈
△ CPU 为单时钟，仅在系统高频时钟下运行
△ 系统高频时钟下 FCPU 固定为 8 分频
▶ 程序存储器
△ 4080×16 位 OTP 型程序存储器，可通过间接寻址读取程序存储器内容
▶ 数据存储器
△ 192 字节 SRAM 型通用数据存储器，支持直接寻址、间接寻址等多种寻址方式
△ 256 字节 MTP 型数据存储器，擦写次数至少 1000 次
▶ 2 组共 14 个 I/O
△ P1（P10~P17），P2（P21/P22/P24~P27）
△ P27 为输入/开漏输出口，编程时为高压 VPP 输入
△ P17 为开漏单输出口，可复用为 IROUT 输入/输出，输出灌电流 2 级（375mA/500mA）可配置
△ 端口均内置上拉电阻，均可单独使能
△ 除 P17 外其余端口均支持键盘扫描及唤醒功能，并可单独使能
▶ 系统时钟源
△ 内置高频 RC 振荡器（8MHz），可用作系统高频时钟源
△ 内置低频 RC 振荡器（8KHz），可用作系统低频时钟源
▶ 系统工作模式
△ 运行模式：CPU 在高频时钟下运行
△ HOLD 模式：CPU 停止运行，高频时钟源停止工作，低频时钟源工作
△ 休眠模式：CPU 停止运行，时钟源停止工作
▶ 内部自振式看门狗计数器（WDT）
△ 溢出时间固定：256ms
△ 工作模式可配置：始终关闭、低功耗模式下关闭
▶ 2 个定时器
△ 16 位定时器 T0，可实现输入信号的脉冲捕捉功能
△ 8 位定时器 T1，可实现 PWM 功能
▶ 1 个运算放大器模块 OPA，可实现 IROUT 端口输入小信号的放大
▶ 中断
△ 内部中断（INTS，INTT）
△ 定时器中断（T0~T1）
▶ 低电压复位 LVR：1.6V，±0.1V
▶ 低电压检测 LVD：2.0V/2.4V，±0.1V
▶ 工作电压
△ 1.8V ~ 3.6V @ Fcpu = 1MHz
▶ 封装形式
△ SOP16
