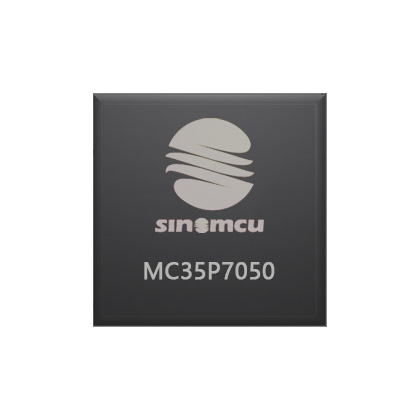

MC35P7050
2021/4/1
MC35P7050
|
▶ 8 位 CPU 内核
△ 精简指令集， 4 级缓存寄存器型堆栈△ CPU 为双时钟，可在系统高/低频时钟之间切换
△ 系统高频时钟下 FCPU 可配置为 2/4/8/16 分频，系统低频时钟下 FCPU 固定为 4 分频
▶ 存储器
△ 1K×16 位 OTP 型程序存储器，可通过间接寻址读取程序存储器内容
△ 64 字节 SRAM 型通用数据存储器，支持直接寻址、间接寻址等多种寻址方式
▶ 3 组共 6 个 I/O
△ P0（P02/P04），P4（P40/P41/P44），P5（P53）
△ P04 可配置为单输入口或输入/开漏输出口，可复用为外部复位 RST 输入，编程时为高压 VPP 输入
△ 除 P04 外其余端口均内置上拉电阻，均可单独使能
△ P0 端口均支持输入电平变化唤醒功能
▶ 系统时钟源
△ 内置高频 RC 振荡器（16MHz），可用作系统高频时钟源
△ 内置低频 RC 振荡器（32KHz@5V， 16KHz@3V），可用作系统低频时钟源
▶ 系统工作模式
△ 高速模式：CPU 在高频时钟下运行，低频时钟源工作
△ 低速模式：CPU 在低频时钟下运行，高频时钟源可选停止或工作
△ 空闲模式：CPU 停止运行，高频时钟源可选停止或工作，低频时钟源工作
△ 休眠模式：CPU 停止运行，时钟源停止工作
▶ 内部自振式看门狗计数器（WDT）
△ 溢出时间：8192 / 内部低频 RC 振荡器频率（FLIRC），约为256ms@VDD=5V
△ 工作模式可配置：始终开启、始终关闭、低功耗模式下关闭
▶ 2 个定时器
△ 8 位定时器 T0，可实现外部计数、BUZ 和 PWM 功能，支持空闲模式下溢出唤醒
△ 8 位定时器 T1，可实现外部计数、BUZ 和 PWM 功能
▶ 1 个 12 位高精度逐次逼近型 ADC
△ 3 路外部通道：AN0/AN1/AN4；1 路内部通道：VDD/4
△ 参考电压可选：VDD、内部参考电压 VIR（2V/3V/4V）、外部参考电压 VER（VERI 输入）
△ ADC 时钟：FCPU 的 4/8/32/64 分频
△ 支持零点或顶点校准
▶ 中断
△ 外部中断（INT0~INT1）
△ 定时器中断（T0~T1）
△ ADC 中断
▶ 低电压复位 LVR： 2.0V/2.4V/2.7V/3.6V
▶ 低电压检测 LVD： 关闭/2.4V/3.6V
▶ 工作电压
△ VLVR27 ~ 5.5V @ Fcpu = 0~8MHz
△ VLVR20 ~ 5.5V @ Fcpu = 0~4MHz
▶ 封装形式
△ SOP8/DIP8/SOT23-6
